EcoPICkit2 (Demonte)
Ürün Kodu: PICKIT2-ECO
Stok Durumu: 48
Stok Durumu: 48
1.482,35 TL
Miktar
PIC Programlayıcılar: EcoPICkit2 (Demonte)

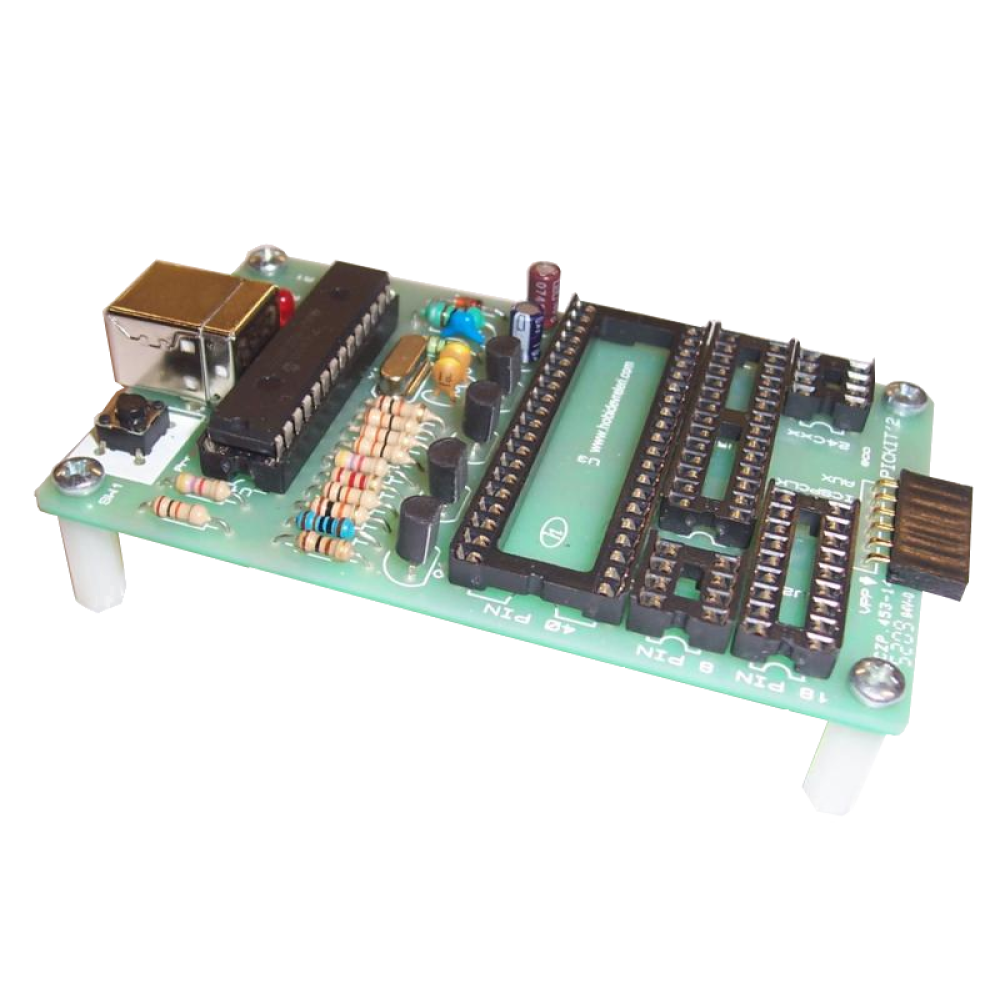

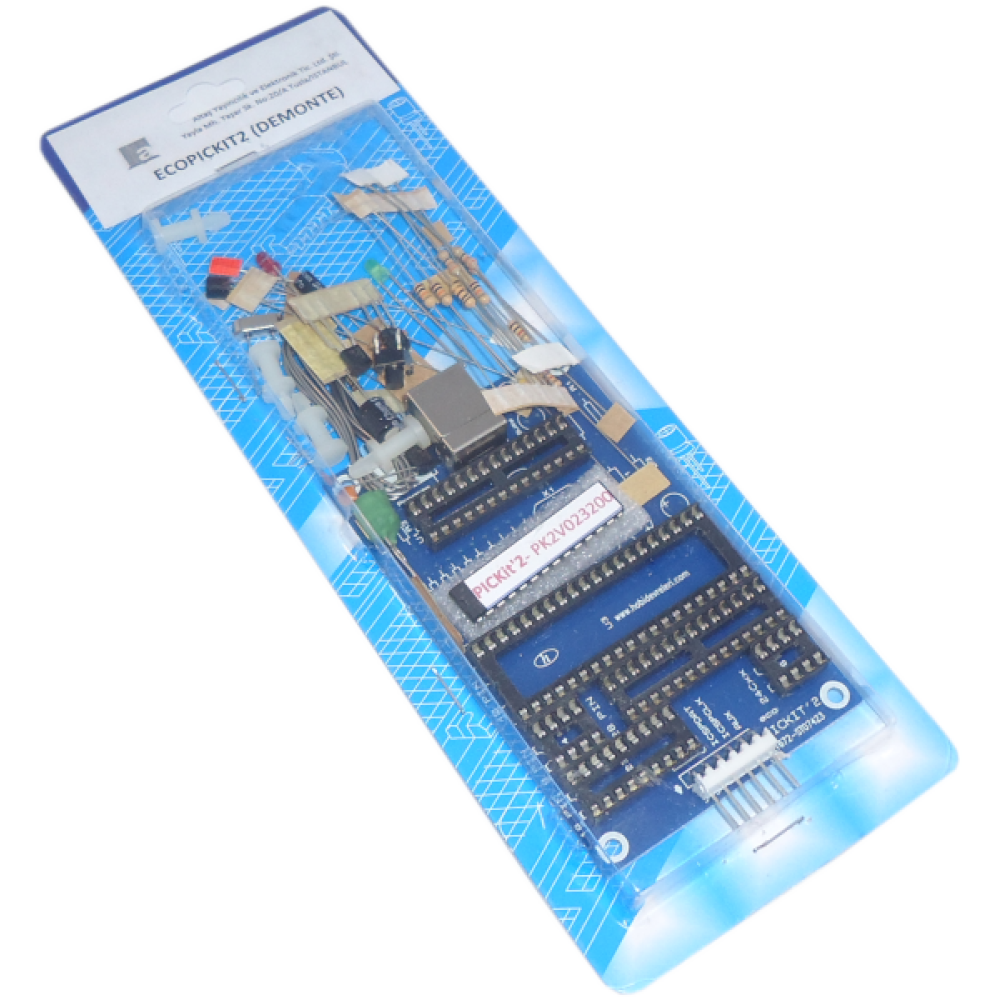

EcoPICkit2 (Demonte)
Orjinal PICkit 2'nin ekonomik tipidir. USB portundan programlama yapar.Harici güç kaynağına ihtiyacı yoktur.
PIC12F675, PIC16F628A, PIC18F2550, PIC16F877A gibi çok tanınmış PIC mikrodenetleyicilerin yanında diğer PIC mikrodenetleyici çeşitlerini de programlar. Ayak yapısı uygun olan PIC mikrodenetleyiciler için boş soketler bırakılmıştır. Bu soketlere takılacak olan entegrelerin yukarıda isimleri verilen mikrodetleyici ailelerinin ayak yapılarına uygun olması gereklidir. Diğer PIC mikrodenetleyiciler için ICSP pinleri kullanılmalıdır. Programlama kartı ile ayrıca seri EEPROM'larında programlaması yapılmaktadır.
EcoPICkit 2 kartı için kullanılacak olan program DOSYA İNDİR menüsünde PICkit 2.61 olarak verilmiştir. Yeni PIC mikrodenetleyiciler için program kurulumu yapıldıktan sonra PK2DFUpdate-1-62-14.zip sonra dosyası indirilerek güncelleme işlemi yapılmalıdır.

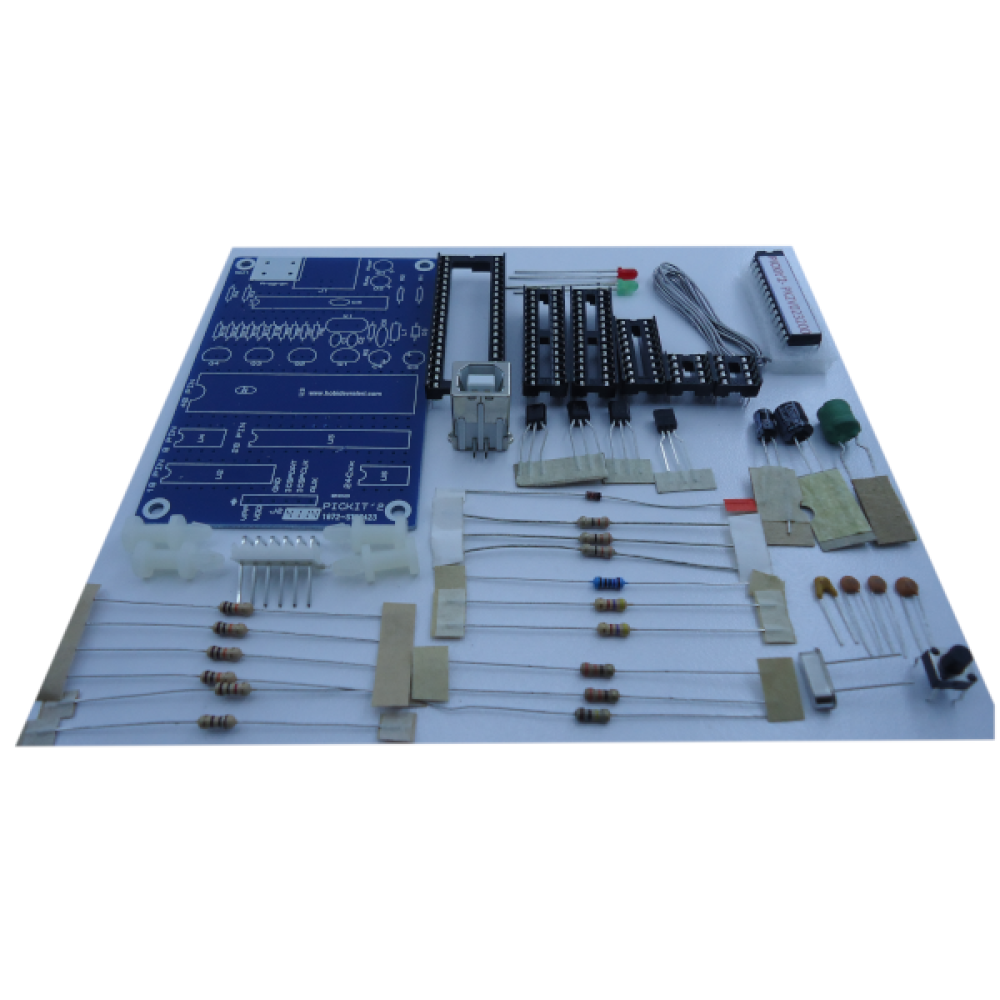

Kit üzerinde bulunan malzemelere ait liste aşağıda verilmiştir.
| Sıra No | Adı | Özelliği | Adet | |
| 1 | Direnc | R1, R2 | 220R | 2 |
| 2 | Direnc | R11 | 2K2 | 1 |
| 3 | Direnc | R3, R10 | 4K7 | 2 |
| 4 | Direnc | R7, R8, R9 | 33R | 3 |
| 5 | Direnc | R6, R12, R13 | 10K | 3 |
| 6 | Direnc | R5 | 1K | 1 |
| 7 | Direnc | R15 | 100R | 1 |
| 8 | Direnc | R14 | 100K | 1 |
| 9 | Kondansatör | C1, C2 | 15pF | 2 |
| 10 | Kondansatör | C3 | 47uF | 1 |
| 11 | Kondansatör | C4 | 10uF | 1 |
| 12 | Kondansatör | C5, C6 | 100nF | 2 |
| 13 | Entegre | U1 | PIC18F2550 - Programlı | 1 |
| 14 | Transistör | Q1, Q2, Q3 | BC327 | 1 |
| 15 | Transistör | Q4 | BC337 | 3 |
| 16 | LED | D1 | Yeşil | 1 |
| 17 | LED | D2 | Kırmızı | 1 |
| 18 | Diyot | D3 | 1N4148 | 2 |
| 19 | Soket | U3 | 40pin DIL | 1 |
| 20 | Soket | U1, U5 | 28pin dar DIL | 2 |
| 21 | Soket | U2 | 18pin DIL | 1 |
| 22 | Soket | U4 | 8pin DIL | 2 |
| 23 | Soket | J2 | 6 pin conn-header | 1 |
| 24 | Soket | J1 | USB-B PCB tip | 1 |
| 25 | Kristal | X1 | 20MHz | 1 |
| 26 | Bobin | L1 | 68uH | 1 |
| 27 | Yükselteç | Plastik | 4 | |
| 28 | PCB | Mavi | 1 |
Programlayıcının desteklediği entegrelerin listesine ulaşmak için tıklayınız.
