4-20mA Gösterge Panel

4-20mA Gösterge Panel

PLC ya da sensörlerden gelen analog 4-20mA arasındaki değerlerin fabrika içerisinde rahatlıkla okunabilmesi için büyük dot matris ekranlar yapılmış olan gösterge panelidir.

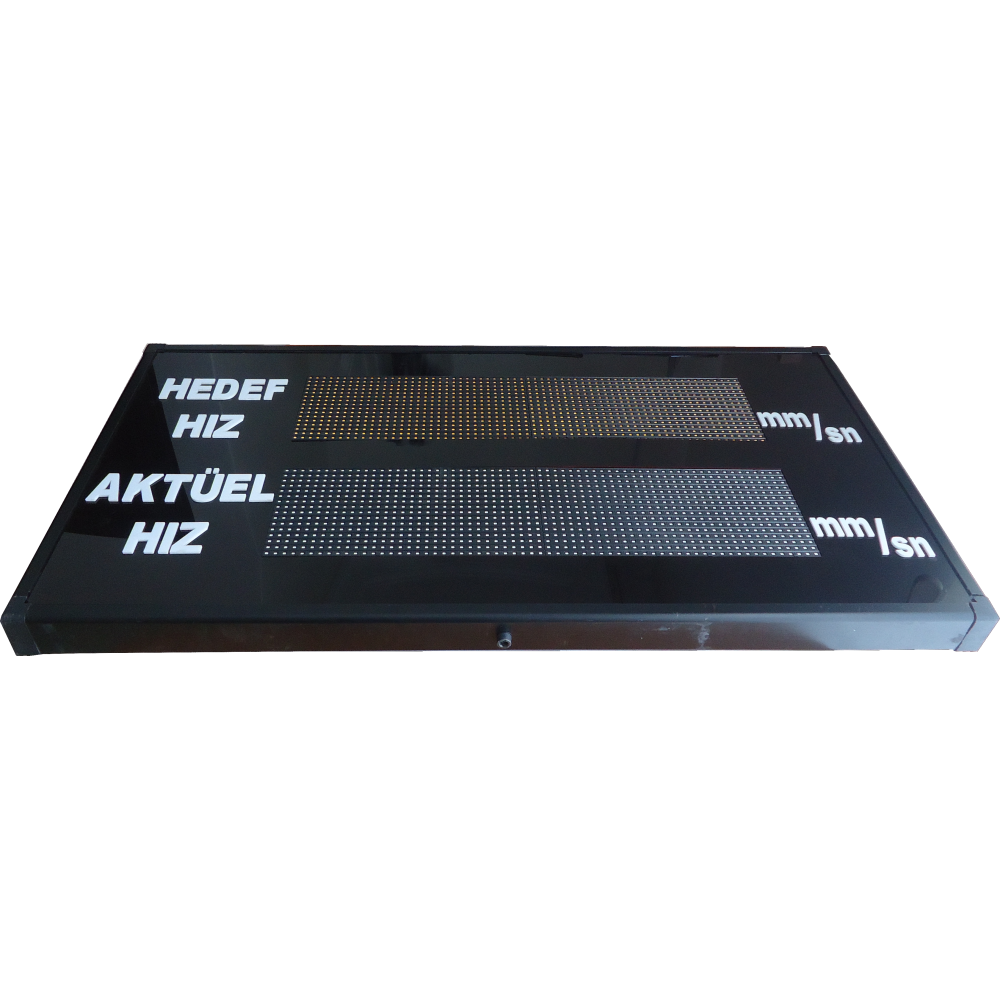

Kasa büyüklüğü 106x56cm genişliğinde ve 6cm derinliğindedir. Sadece kenar kapakları değil orta kısmında bulunan destek ile de sağlamlığı artırılmıştır. Üst kısımdaki iki adet montaj halkası ile rahatlıkla istenilen yere asılabilir.

Dış görünüş müşterinin isteğine göre tasarlanır. Örneğin yazılar farklı, boyutlar farklı olabilir. Bu konu ile görüşlerinizi bilgi@altaskitap.com e-posta adresimize ya da 05052127494 numaralı telefonumuzun whatsapp hattına mesaj olarak atabilirsiniz.

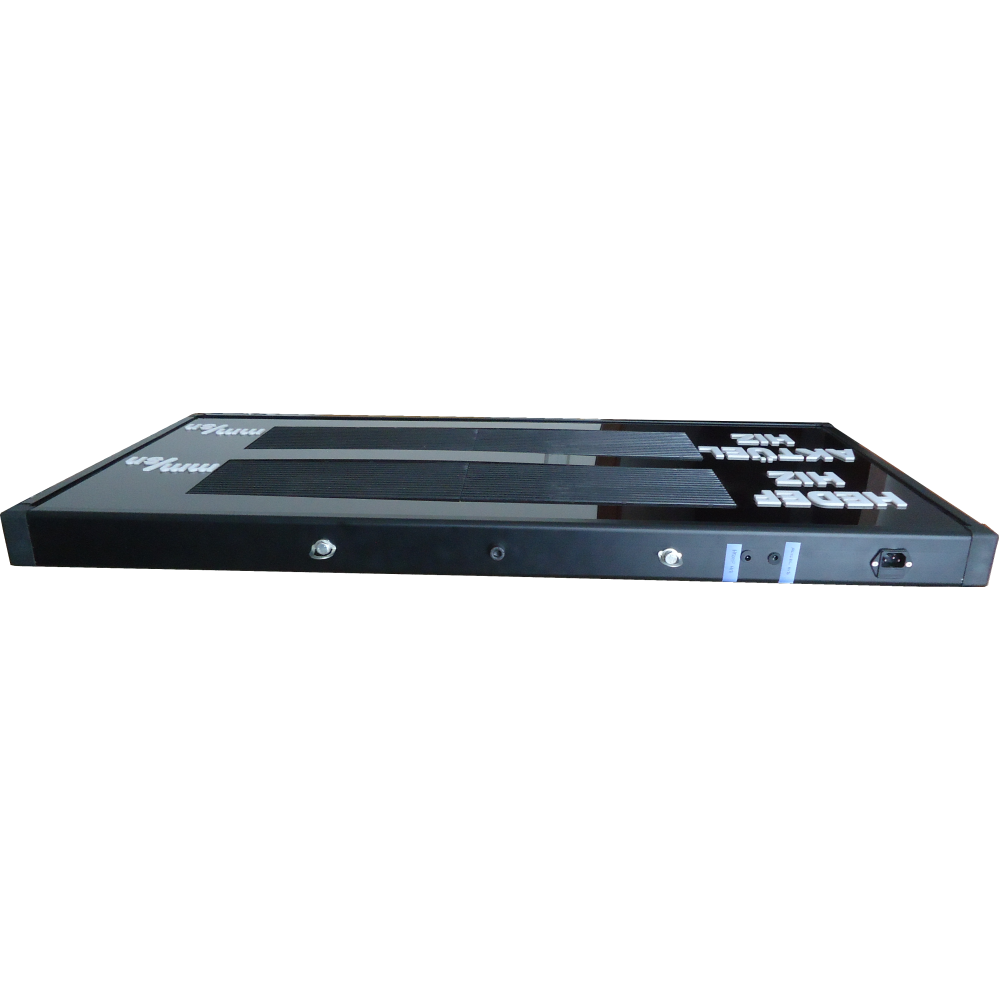

Kablo bağlantıları jacklı yapılmıştır. Ürün taşınırken kablo kirliliği oluşmaz.

Gösterge kısmı iki adet olup 16x64cm uzunluğundadır.

İki adet birbirinden bağımsız gösterge vardır.

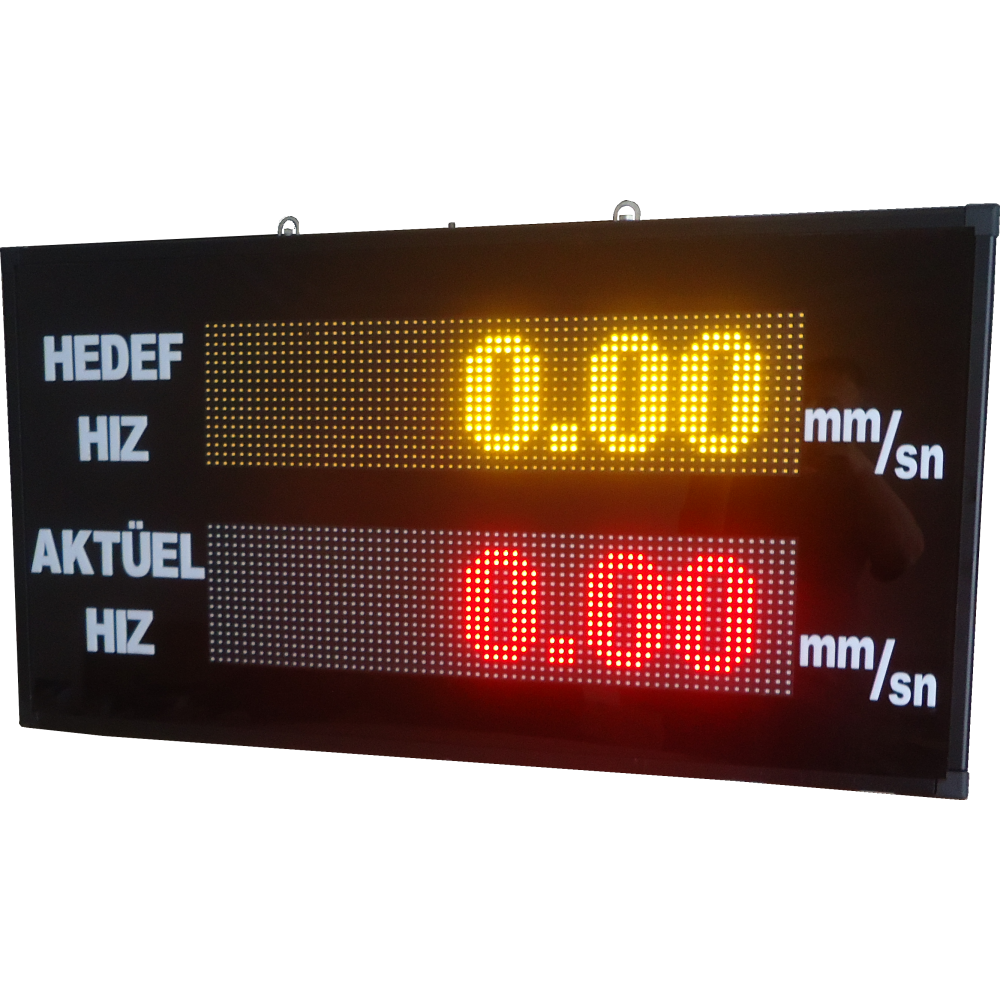

Göstergeler yeşil ve kırmızı renklidir. Her biri  SMD dizili 2 adet P10 panellerden oluşmaktadır. Panel görünür alanı 16x64cm dir.

Panellere istenirse açılış esnasında firma ismi ya da açıklama yazıları yazılabilir.

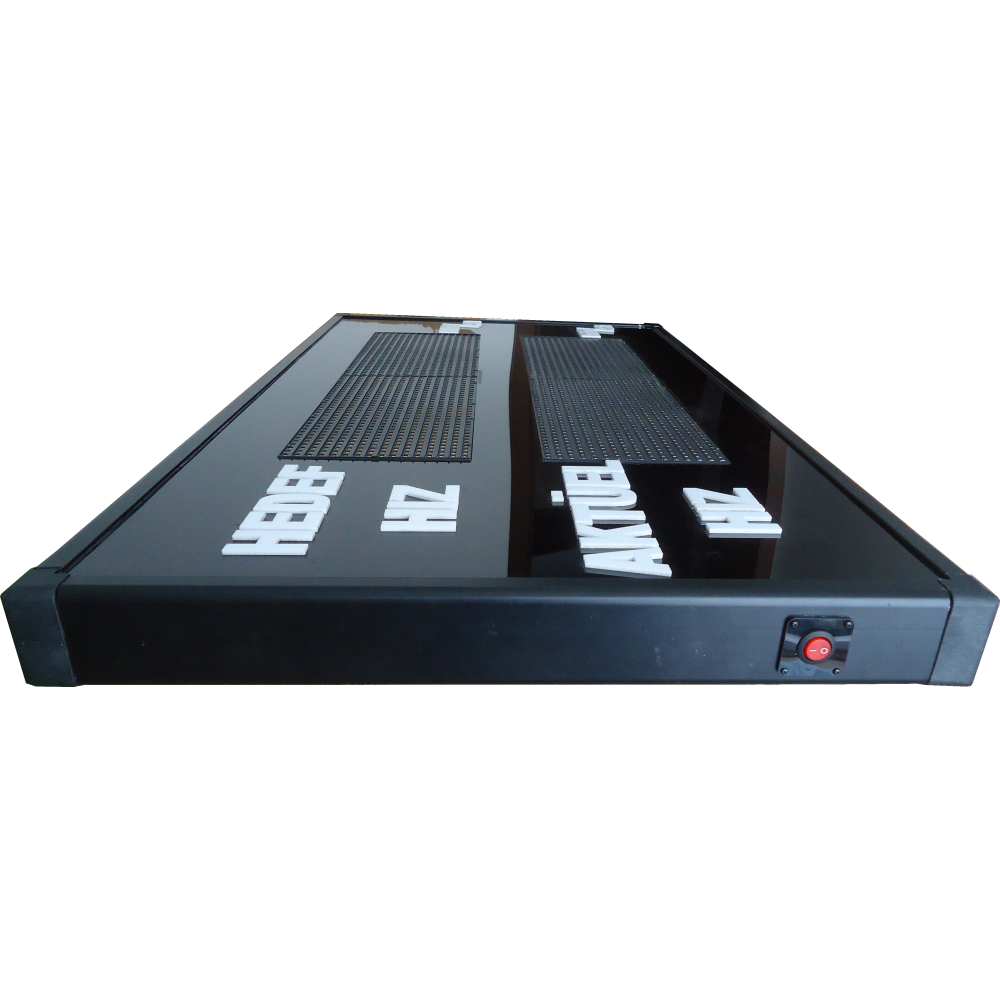

Panel üzerindeki yazılar kabartma harflerden oluşmaktadır, gün ışığından renk değiştirmez.

Sistem arzu edilirse 0-20mA olarak ta programlanabilir.

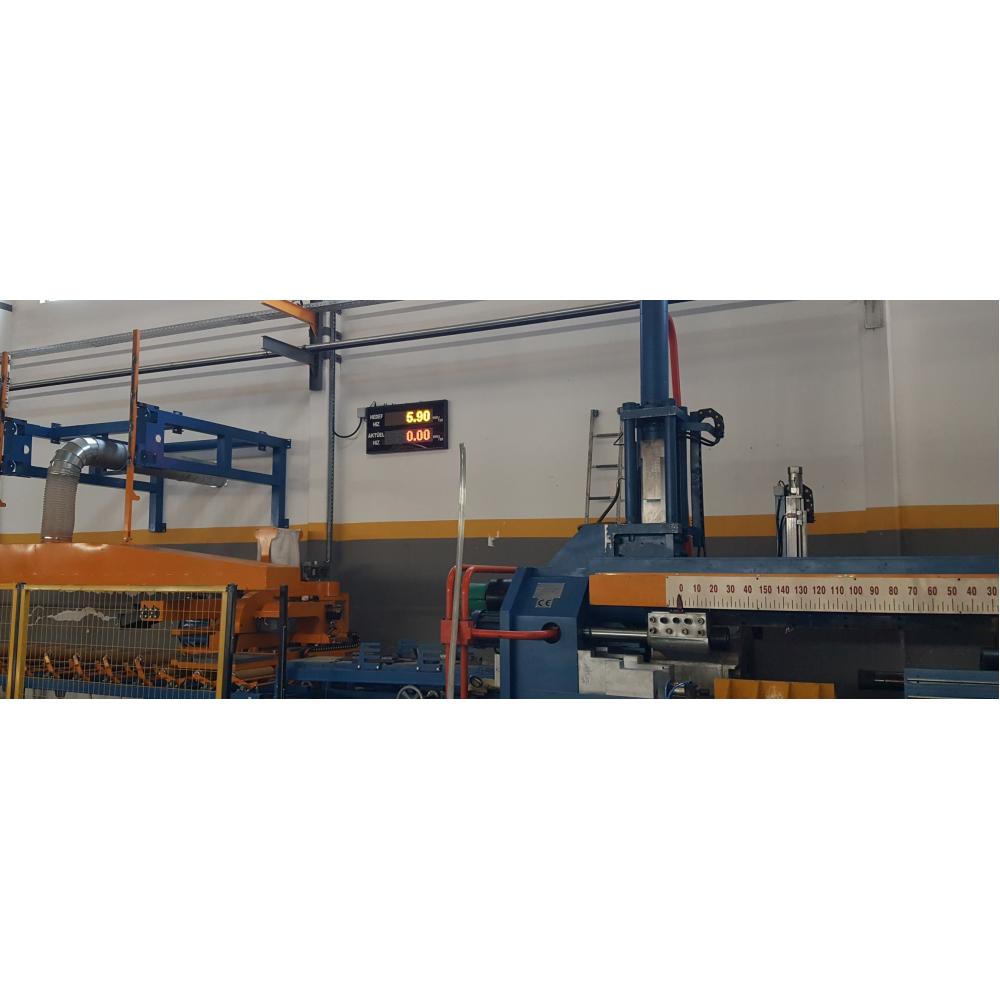

Virgülden sonra çift hane ya da tek haneli olarak sonuç gösterilebilir. Resimdeki uygulamada müşteri virgül sonrasındaki değişimi 0.10, 0.20, 0.30 .. şeklinde istemiştir.

Aşağıdaki örnekte Mitsubishi 3Fx3G serisi PLC ye bağlı Dijital Analog modülden butona basılarak 0 ile 20mA arasında artan akım değerleri alınmaktadır. Akım 4mA değerine ulaşana kadar ekranda 0 mA yazmaktadır.

Not: Ekran taramaları kamera çekiminden kaynaklanmaktadır. Gerçek görüntüde bu taramalar insan gözü tarafından görülemez.
