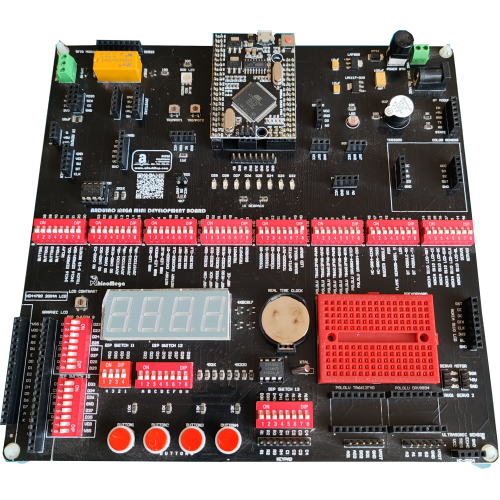

Arduino Mega Mini Developer Board

Yeni tasarımımız olan ve SMD malzemelerin yoğun kullanıldığı Arduino Mega Mini Development Board (2560 ProMini)  Deney kartı, programlama becerileriniz hızla artması için size yardımcı olacak, geniş donanım yelpazesiyle de uygulamalarınızın sonuçlarını rahatça göreceksiniz.

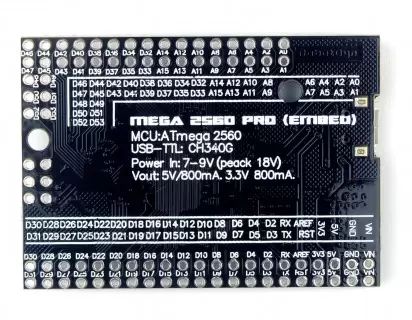

Arduino Mega Mini Development Board, ATMEL 2560 tabanlı mikrodenetleyici kartıdır. Arduino Mega 2560 ın tüm pinlerine sahiptir.


Arduino Mega Mini Development  (2560 ProMini) Deney Kartının Özellikleri

Boyutları:

30cm x 30 cm boyutlarında çift yüzlü PCB den üretilmiştir.

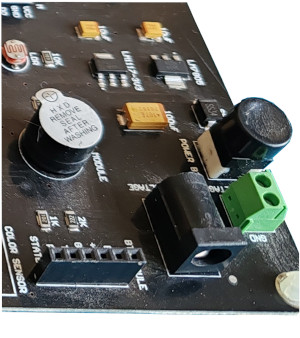

Gerilim Besleme Ünitesi:

Banana Jack 2.5mm ya da klemens bağlantısı ile 7~24V arasındaki DC adaptörle çalışan dahili modüldür. Ters gerilim korumalıdır.  ON/OFF anahtar kontrollü olup karttaki eleman ve modüllerin ihtiyacı olan 5V ve 3V3 gerilimleri üretir.

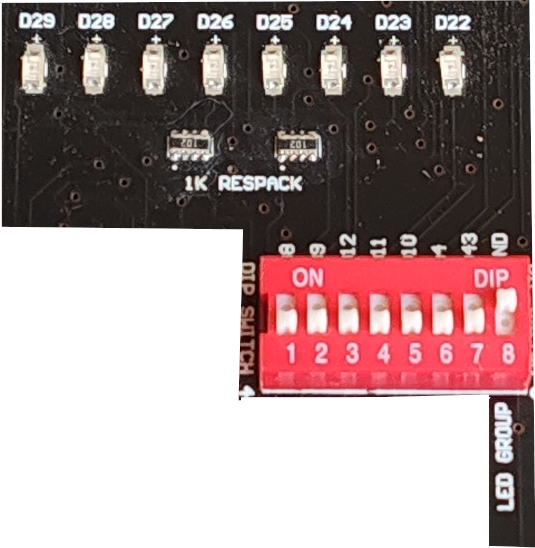

LED Modülü:

8 adet monochrome LED lerden oluşur. LED lerin ortak ucu DIP-SWITCH 4'ün 8 nolu anahtarı GND konumuna alınarak aktif hale getirilir.



LED ler Arduino Mega Mini Development Board (2560 ProMini'nin)  PA0/22,...... PA7/29  nolu pinlerine bağlıdır.

LED test programı için tıklayınız.


Buton Modülü:

Arduino Mega Mini Development Board  (2560 ProMini)  deney kartında 4 adet  dahili buton bulunmaktadır.


BUTON 1  -- PD7

BUTON 2 --  PG2

BUTON 3 -- PG1

BUTON 4 -- PG0 numaralı girişlere bağlıdır.

Butonları devreye almak için DIP-SWITCH 8'in 1,2,3,ve 4. anahtarlarını ON konumuna LED leri aktif etmek için DIP-SWITCH 4'ün 8 nolu anahtarı GND konumuna

BUTON  test programı için  tıklayınız.

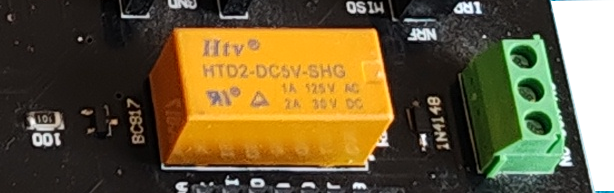

Röle Modülü:

Arduino Mega Mini Development Board (2560 ProMini)  deney setinde dahili olarak 1 adet 5V röle bulunmaktadır. Rölenin NO-COM-NC pinleri 3-pinli klemense bağlanmıştır.

Röle Arduino Mega 2560 ın PC6 pinine bağlıdır.



Röle test programı için tıklayınız.

Buzzer Modülü:

Arduino Mega Mini Development Board  (2560 ProMini)  deney setinde dahili olarak Buzzer bulunmaktadır.



Buzzer Arduino Mega 2560 ın PB7 pinine bağlıdır. Buzzerı aktif hale getimek için DIP-SWITCH 2'nin 3 nolu anahtarını ON konumuna getiriniz

Buzzer test programı için  tıklayınız.


RGB Modülü:

Arduino Mega Mini Development Board  (2560 ProMini) deney setinde dahili olarak bir adet RGB LED bulunmaktadır.



RGB LED modülünde  Arduino Mega 2560 ın

RED LED - PH3

GREEN LED - PH4

BLUE LED - PH5, pinlerine bağlıdır.

RGB modülünü devreye alınması için DIP-SWITCH 6'nin  1,2 ve 3  nolu anahtarını ON konumuna getiriniz.

RGB test programı için  tıklayınız.


LDR Modülü:

Arduino Mega Mini Development Board  (2560 ProMini) deney setinde dahili olarak bir adet LDR  bulunmaktadır.




LDR yi aktif hale getirmek için     DIP-SWITCH 2  nin  6. anahtarı  ON  konumuna alınmalıdır.

LDR,  Arduino Mega Mini 2560'ın A2 girişine bağlanmıştır.


LDR nin durumuna göre PA0 LED ini yakan test programı için tıklayınız.



7 Segment Display Modülünü çalıştırmak için    DIP-SWITCH 11 ve DIP-SWITCH 12 nin tüm anahtarları  ON konumuna alınmalıdır.

7 Segment Displayin pinleri Arduino Mega Mini 2560'ın aşağıda gösterilen pinlerine bağlanmıştır.


Trimpot Modülü:

Arduino Mega Mini Development  Board ( 2560 ProMini) deney setinde dahili olarak analog işlemler için 2 adet trimpot bulunmaktadır.



Trimpotları devreye almak için  DIP-SWITCH 5 in 6 ve 7. anahtarları  ON konumuna alınmalıdır.

 Trimpotlar Arduino Mega Mini 2560'ın aşağıda gösterilen pinlerine bağlanmıştır.

Trimpot 1 A0

Trimpot 2 A1

Trimpotların değerlerini 7 Segment displayde gösteren  test programı için tıklayınız.


LCD Modülü:

Arduino Mega Mini Development  Board ( 2560 ProMini) deney setinde harici  olarak takılabilen HD44780 uyumlu karakter LCD pinleri  bulunmaktadır.





LCD nin kontrast ayarı soketinin yakınındaki LCD CONTRAST trimpotu ile yapılır. LCD 4-bit bağlantı modunda çalıştırılacak şekilde bağlantısı yapılmış olup pin bağlantıları aşağıdaki gibidir.

RS   ---     PC1(36)

RW ---    GND

E     ---     PC0 (37)

D4  ---     PA4  (26)

D5  ---     PA5 (27)

D6  ---     PA6 (28)

D7  ---     PA7 (29)

LCD Modülünü çalıştırmak için    DIP-SWITCH 9 un 5, 6, 7 ve 8. anahtarları ile DIP-SWITCH 10 nun 3, 4, 5, 7 ve 8. anahtarları  ON konumuna alınmalıdır.

2x16  LCD 44780 ekranın ilk satırına "Arduino Mega" , ikinci satırına "HD4480" yazan program için tıklayınız


DS18B20 Sıcaklık Sensörü Modülü:

Arduino Mega Mini Development  Board ( 2560 ProMini) deney setinde dahili  olarak bir adet DS18B20 sıcaklık sensörü bulunmaktadır.



DS18B20 sıcaklık sensörünü çalıştırmak için    DIP-SWITCH 5 in 8. anahtarları   ON konumuna alınmalıdır.

DS18B20 den alınan sıcaklık değerlerini LCD ekranda gösteren test örnek program için tıklayınız


Rotary Encoder Modülü:

Arduino Mega Mini Development  Board ( 2560 ProMini) deney setinde harici olarak bir adet Rotary Encoder modülü bağlantı pinleri  bulunmaktadır.




Rotary Encoderin (A,B) uçları Arduino Mega Mini deney setinde aşağıdaki pinlere bağlıdır.

CLK  PC5 (32)

DT    PL1 (48)

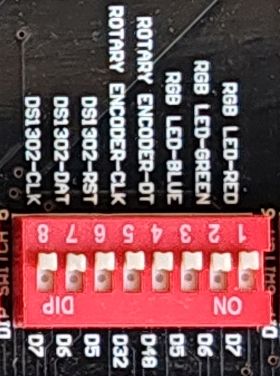

Rotary Encoder modülünü çalışması için   DIP-SWITCH 6 nın   4 ve 5. anahtarları  ON konumuna alınmalıdır.

Seri porttan Rotary Encoder pozisyon bilgilerini gönderen örnek program için tıklayınız.

Arduino Mega Mini deney setinde ilave jumper kabloları kullanmadan donanımsal bağlantılarınızı Dip Switch ler ile yapabilirsiniz. Dip Switchlerin hangi modüle ait ollduğu ve Arduino Mega  2560  ProMininin hangi pinine bağlandığı PCB kart üzerinde  belirtilmiştir.
