PIC Geliştirme Kartları: KAYAN YAZI MODÜLÜ (5 karakter)

KAYAN YAZI MODÜLÜ (5 karakter)

KAYAN YAZI MODÜLÜ (5 adet 5x7 matris LED)

Kullanım Yeri:

M-PIC Eğitim setimizin için üretilen bu modülü ayrı olarak satın alınarak PIC PROG DEKA PRO-2 ,MDS-P1 ve PIC PROG DEKA V6 eğitim setleri ile birlikte kullanılabilir.

Özellikleri:

Sabit veya kayan yazı uygulamalarının yapıldığı uygulama modülüdür.

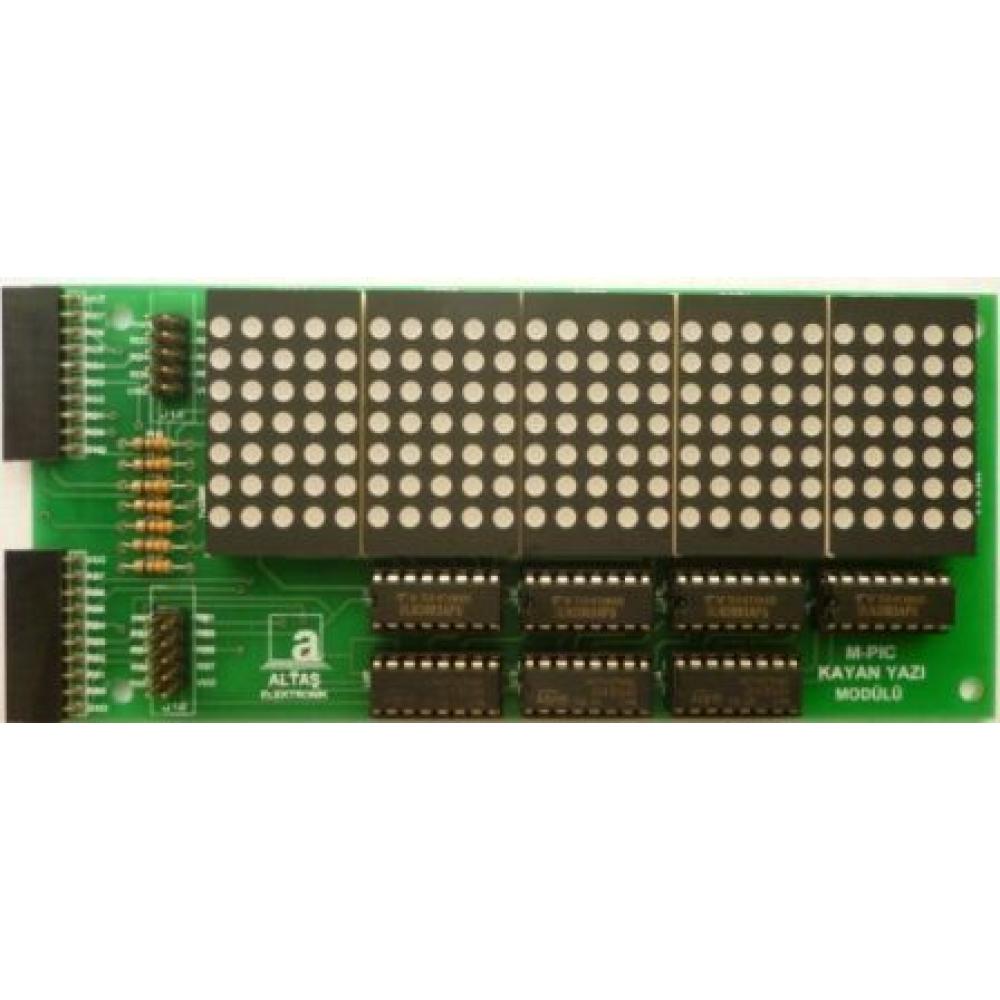

5 adet 5x8 matriks blok LED’lerden oluşturulmuştur. 5 harf aynı anda display üzerinde görüntülenebilmektedir.
Sütunlar 4094 ve ULN2003 entegreleri ile PIC'in bir portundan gönderilen 4 kontrol verisiyle sürülmektedir.
Satırlar ise PIC’in başka bir portundan gönderilen 8 bit'lik veriler ile sürülmektedir.
Besleme gerimi 5V DC'dir. Eğitim setleri ile birlikte kullanıldığında set üzerindeki gerilimle beslenebilmektedir.

Modül ile Birlikte Verilenler:

1. Modülün elektriksel şemasının da bulunduğu ALTAŞ YAZILIM CD'si. Not: Şema ve gerekli açıklamalar M-PIC ve PIC PROG/DEKA PRO-2 eğitim setleri klasöründe PDF dosyası olarak bulunmaktadır.

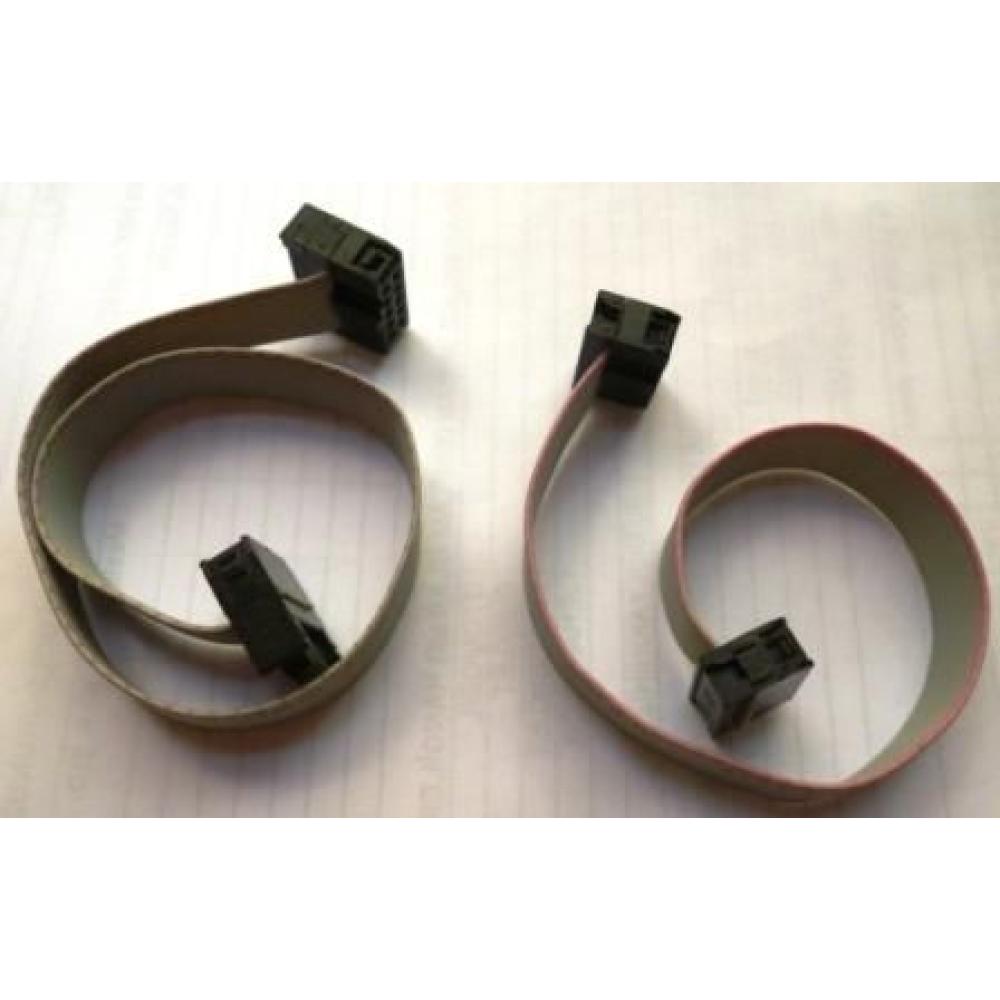

2. MDS-P1 ve PIC PROG/DEKA PRO-2 eğitim setlerine doğrudan bağlantı yapılabilecek iki adet, iki tarafı da 2x5 konnektörlü şerit kablo.
