L293D
Ürün Kodu: MLZ-141
Stok Durumu: 9
Stok Durumu: 9
137,65 TL
Miktar
Motor Sürücüler: L293D
L293D

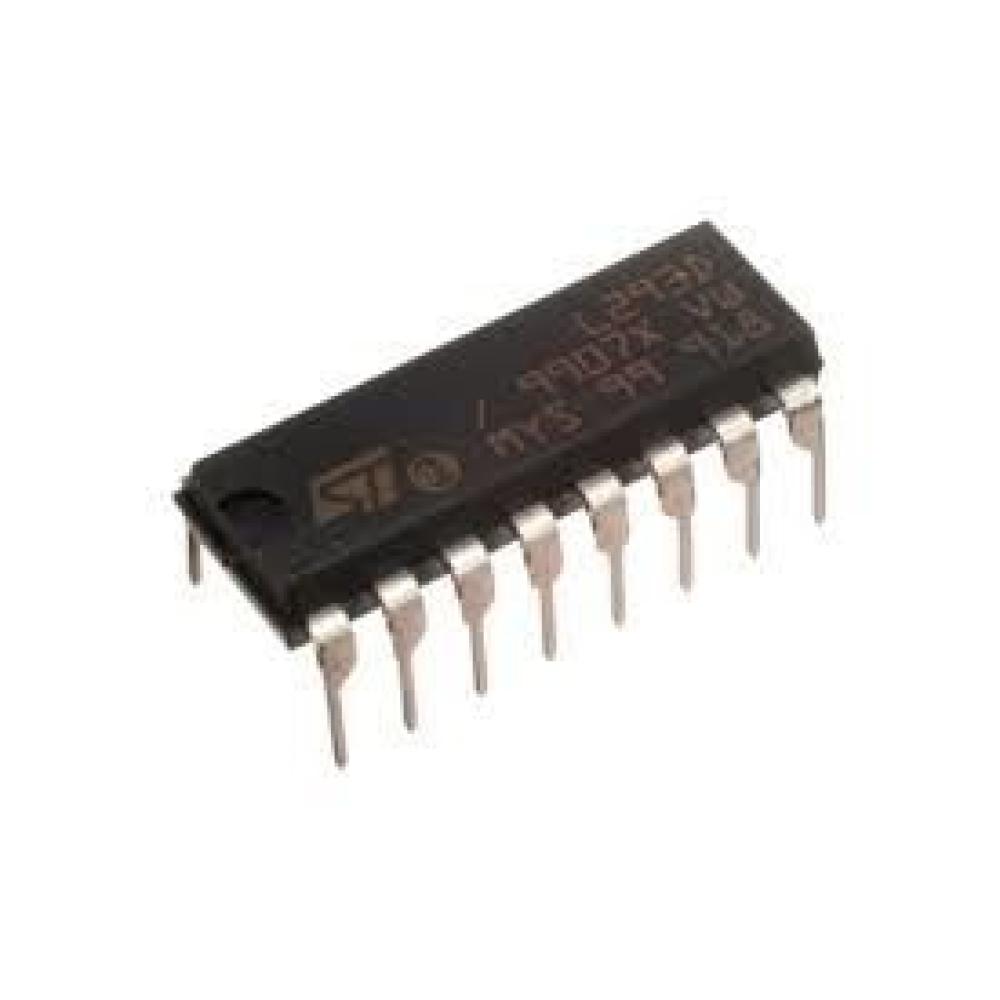

L293D (4 KANALLI MOTOR SÜRÜCÜ)
L293D entegresinin özellikleri:
L293D motor sürme uygulamalarında kullanılabilecek, her kanaldan 600 mA verebilen bir sürücü entegresidir. L293D’nin 4 kanalı vardır ve her bir kanaldan ani olarak en fazla 1,2 A alınabilir. Genellikle küçük güçlü DC motor uygulamalarında kullanılması uygundur.
|
|
|
|
L293’ün Paket Tipi |
L293’ün blok diyagramı |
|
|
|
L293D’nin pin yapısı. |
L293D’nin yönlendirme ve kontrolü ile ilgili fonksiyon tablosu aşağıdadır.
|
Giriş |
Çıkış |
|
IN1 = 0 IN2 = 0 |
1. Motor Durur |
|
IN1 = 1 IN2 = 0 |
1. Motor İleri |
|
IN1 = 0 IN2 = 1 |
1. Motor Geri |
|
IN1 = 1 IN2 = 1 |
1. Motor Fren |
|
L293D’nin Fonksiyon Tablosu. |
|
Datasheeet için tıklayınız :
