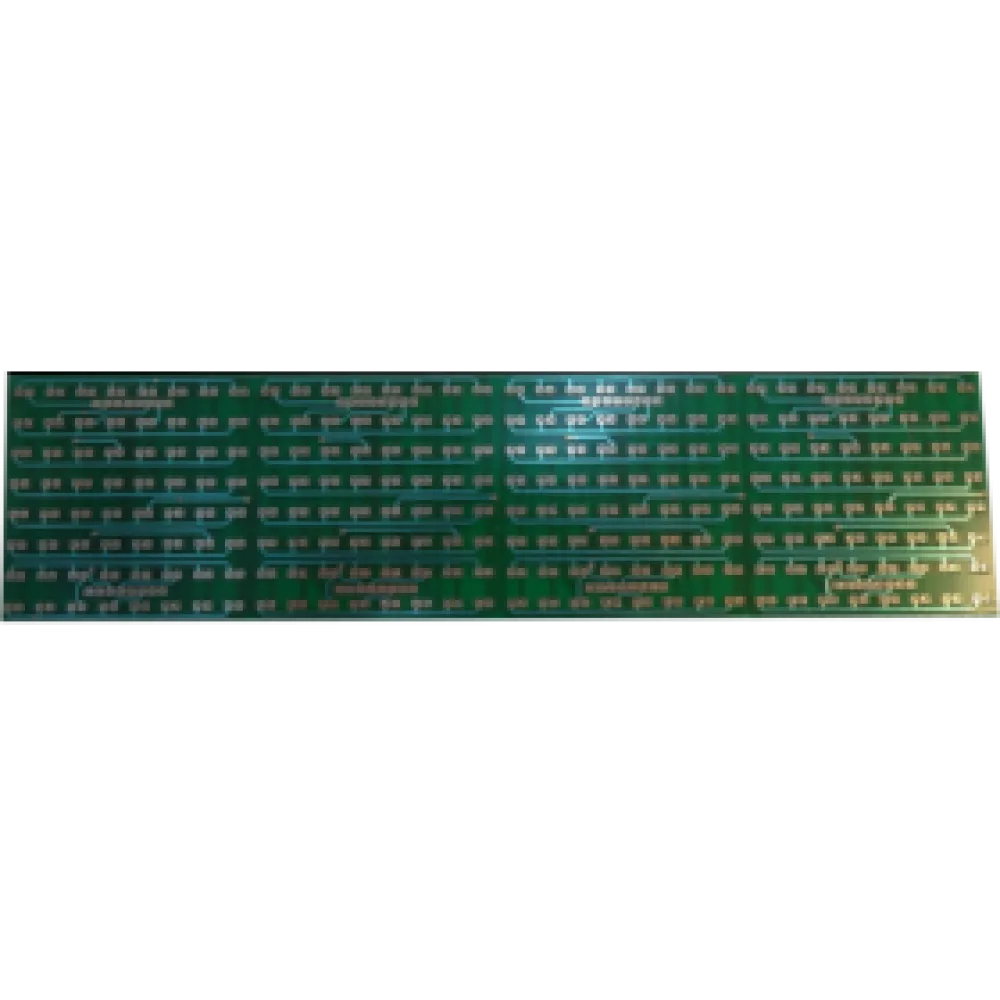

PCB: Dotmatrix Sürücü Kartı

4 adet 8 x 8 DotMatrikten oluşur.

Her bir dot ölçüsü 60x60mm dir.

PCB Ölçüsü : 240x60mm dir.

Yan yana ya da üst üste birbirine bitişik olarak aynı modüller kullanılarak daha farklı boyutlarda

dotmatriks ekranlar oluşturulabilir.

Her bir dot sütunu 4094 entegresi sürülmüştür. Ortak satırlar sokete verilmiştir.

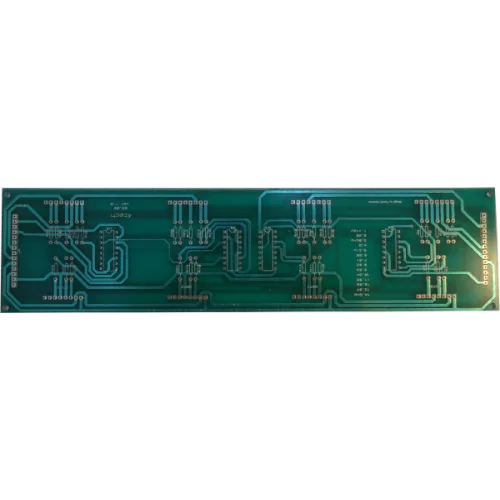

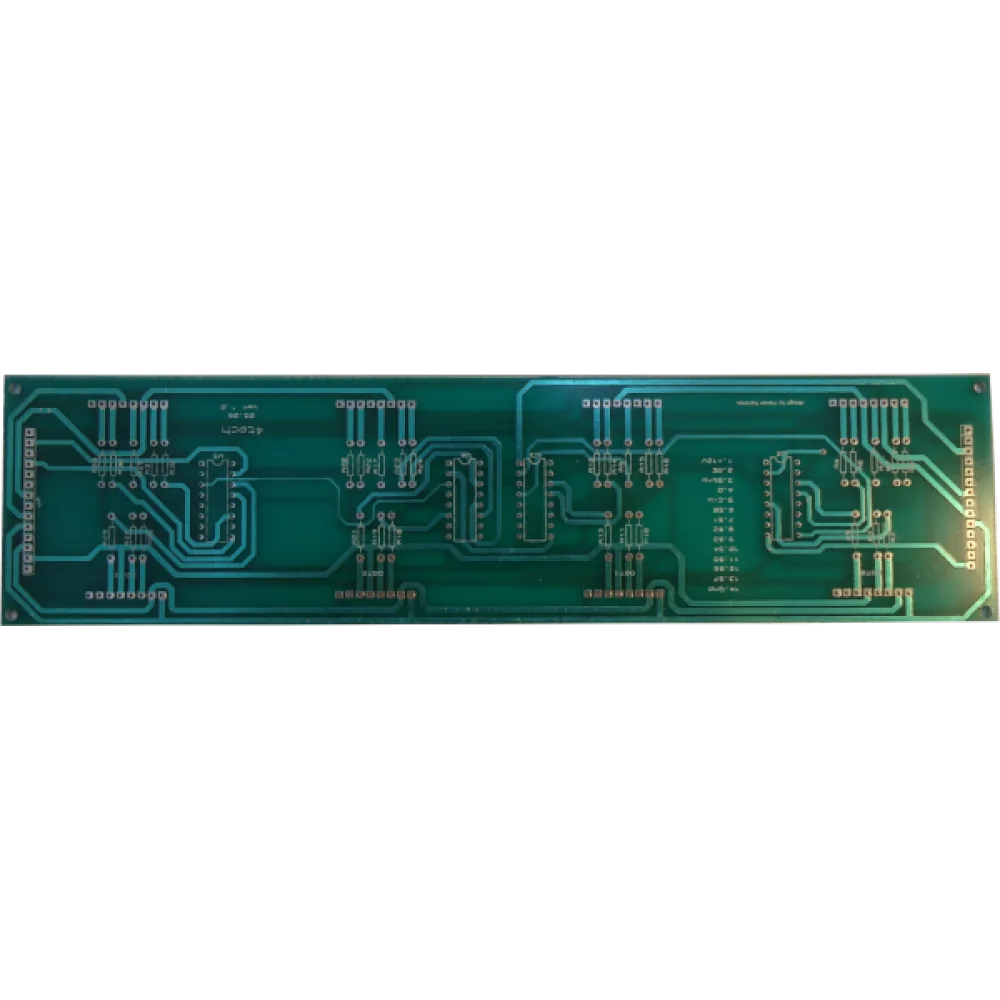

Dotmatrix Sürücü Kartı

Soket Pin isimleri

Giriş Çıkış

1. +12V +12V

2. OE OE

3. Strb Strb

4. D Dout

5. Clk Clk

6. S0 S0

7. S1 S1

8. S2 S2

9. S3 S3

10. S4 S4

11. S5 S5

12. S6 S6

13. S7 S7

14.Gnd Gnd

Malzeme Listesi

4x FYM-23881AS-21 8x8 Dor Matrix Ortak Anot 5mm

4x4094 Seri In- Paralel Out IC

32x220 ohm / 0.25W direnç
