TOUCHPANEL GLCD Deney kartı (Full)
Ürün Kodu: TOUCH-Full
Stok Durumu: 19
Stok Durumu: 19
2.000,00 TL
Miktar
PIC Geliştirme Kartları: TOUCHPANEL GLCD Deney kartı (Full)
TOUCHPANEL GLCD Deney kartı (Full)
TOUCHPANEL GLCD deney kartı (Full)
Günlük hayatımızda çok sık karşılaşmaya ve kullanmaya başladığımız touch panel grafik GLCD (Dokunmatik panel) ve alfanümerik LCD uygulamalarına örnek olarak cep telefonlarını, bankamatik ekranlarını, tablet bilgisayarları verebiliriz. Günümüzün bu gelişen teknolojisi mikrodenetleyicilerle uğraşan ve ders olarak okuyan öğrenci, teknisyenler ve mühendisler için dokunmatik GLCD çalışması ve programlamasını öğrenmelerini zorunlu hale getirmiştir. Bu deney kartı, bahsi geçen teknik adamların önemli bir ihtiyacını karşılamak ve öğrenimlerini hızlandırmak amacıyla hazırlanmıştır.
Deney kartı üzerinde bulunan 40 pinli soket üzerinde PIC16F877A, PIC16F887, PIC16F452, PIC18F4550, PIC18F4520, 18F46K22 gibi kolay bulunabilen ve PIC’lerin temel donanım özelliklerini barındıran popüler mikrodenetleyiciler ile çalışılabilmektedir.
TOUCH PANEL GLCD deney kartı tek başına satın alındığında kart üzerine 40 pinli bir PIC takarak çalıştırılabildiği gibi, kart üzerindeki soketler aracılığı ile şirketimiz ürünlerinden M-PIC modüler deney seti, MDSP-1 Mikrodenetleyici deney seti, MDSP-2 Mikrodenetleyici deney setine bağlanarak da kullanılabilmektedir.
TOUCH PANEL GLCD deney kartını kullanarak, donanım tasarımı için harcayacağınız süre minimuma indirilecektir. Böylece tüm konsantrasyonunuzu yazılım geliştirme, daha efektif kodlar yazmaya ayırmanız sağlanacaktır.
NOT: TOUCHPANEL GLCD deney kartı hakkında daha fazla bilgi edinmek için aşağıda hazırlanan örnek video'ları izleyiniz.
TOUCHPANEL GLCD Deney Kartının Genel Özellikleri
1. Deney kartı, grafik LCD ve dokunmatik LCD ve alfanümerik LCD’lerin çalışmasını ve mikrodenetleyici aracığı ile kontrol edilmesini öğrenmek isteyenler için dizayn edilmiştir.
2. Deney kartı tek başına kullanılabildiği gibi, şirketimizin ürünleriyle birlikte de kullanılabilir. Aşağıda sıraladığımız ürünlerimizle bağlantıları için uygun konektörler bulunmaktadır.
a. Touchpanel GLCD deney kartı tek başına kullanılabilir.
b. M-PIC modüler PIC deney seti ile birlikte kullanılabilir.
c. MDS-P1 PIC Deney seti ile birlikte kullanılabilir.
d. MDS-P2 PIC deney seti ile birlikte kullanılabilir.
3. Deney kartı üzerindeki PIC’i ICSP yöntemi ile programlamak kolaydır.
4. Deney kartının besleme gerilimi DC 5V’tur.
Deney Kartı ile Birlikte Verilen Standart Elemanlar:
|
|
TOUCHPANEL GLCD deney kartı |
TOUCHPANEL GLCD Deney kartı (Full) |
|
TOUCHPANEL GLCD deney kartı (Temel elemanları montajlıdır ve test edilmiştir.) |
Var |
Var |
|
TOUCHPANEL GLCD deney kartı kullanım kılavuzu. |
Var |
Var |
|
ALTAŞ YAZILIM CD’si (Touchpanel GLCD kartı kullanımı ile ilgili detaylı bilgi ve örnek programların bulunduğu CD-ROM) |
Var |
Var |
|

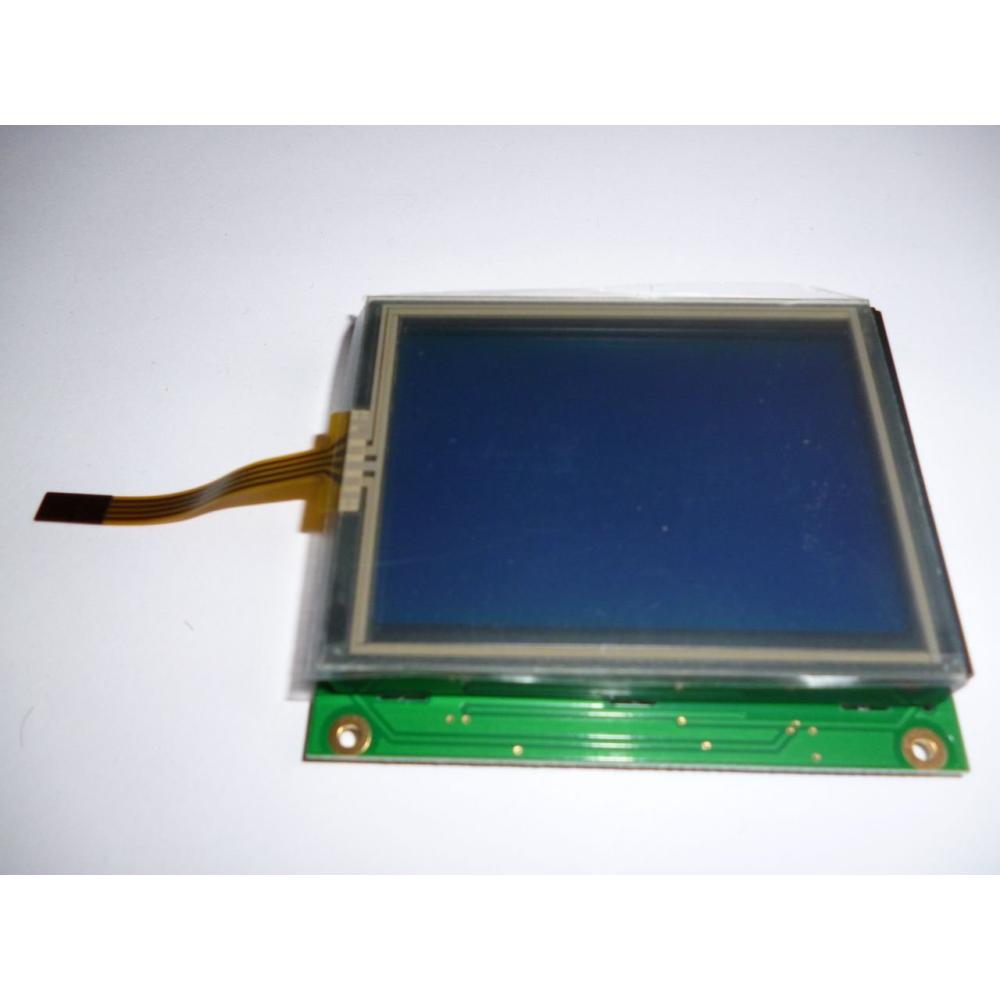

Touch Panel Grafik LCD 128x64 piksel (WG12864C-TMI-V#N000) |
Yok |
Var |
|

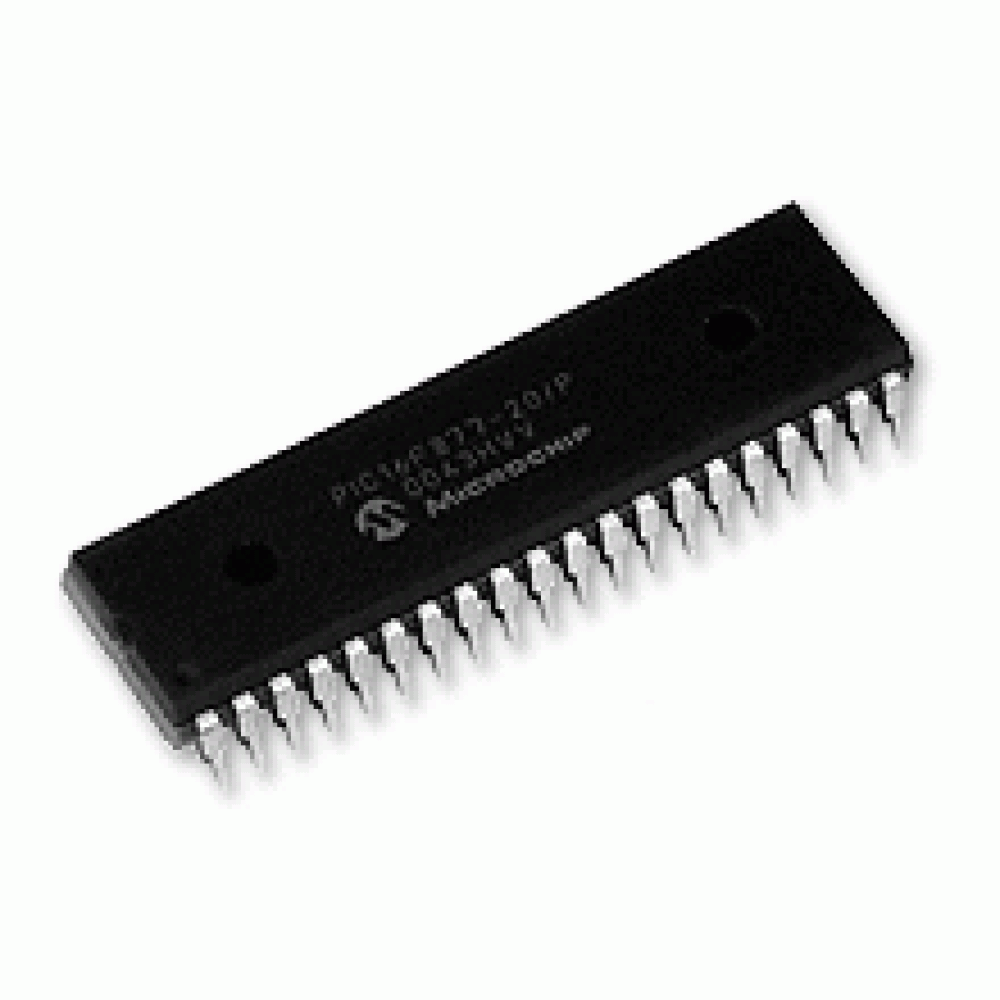

PIC16F877A mikrodenetleyici |
Yok |
Var |
|

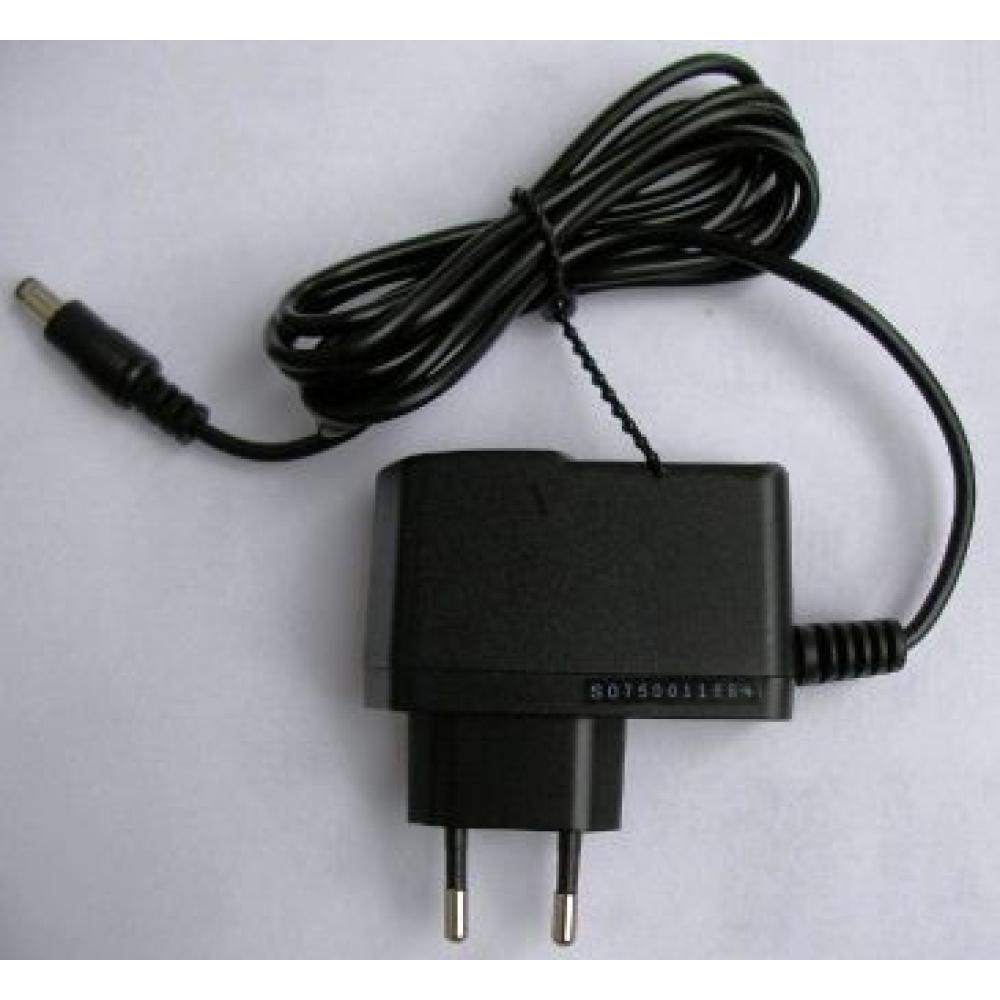

DC 5V switch mode güç kaynağı. |
Yok |
Var |
TOUCHPANEL LCD Deney Kartıyla birlikte kullanabileceğiniz İsteğe bağlı Donanımlar:
1. 1x16 pin sıralı, 2 satır 16 sütun alfanümerik LCD.
2. ICSP yöntemiyle programlama yapmak için programlayıcılar. (PICkit2-ICSP, PICkit2 STD, PICkit2 PLUS, PICkit2 PLUS+PTG)
