L298N
L298N
Ürün Kodu: MLZ-140
Stok Durumu: 9
200,00 TL

Motor Sürücüler: L298N

L298N

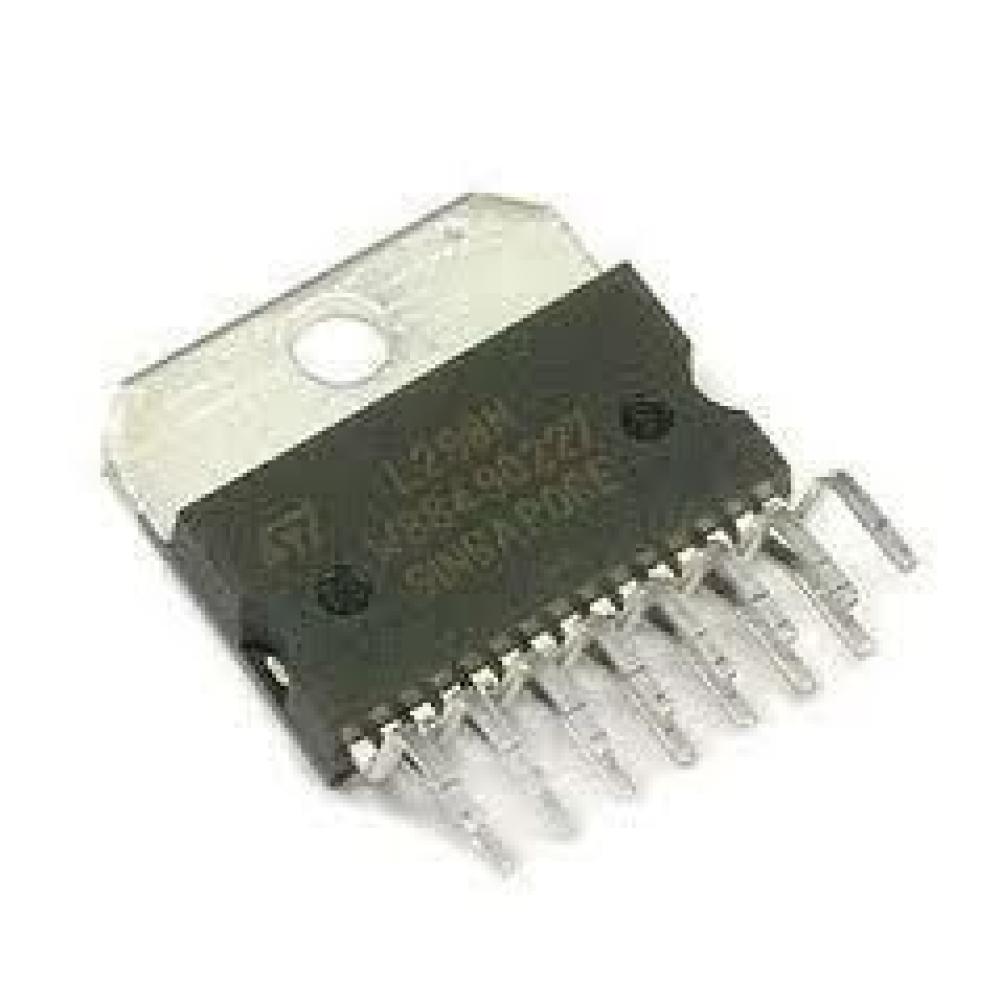

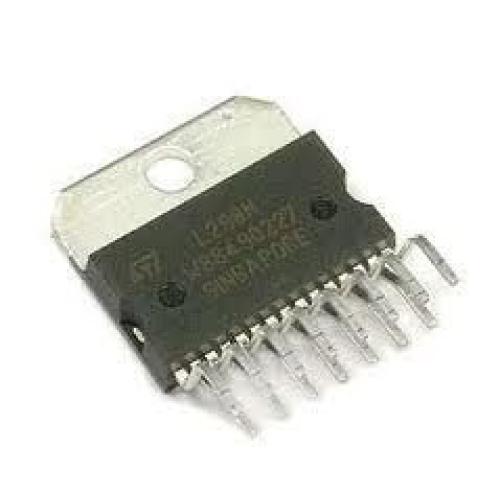

L298N  (DUAL FULL-BRIDGE DRIVER)


L298 DC Motor Sürücü Entegresi Özellikleri:

L298 DC motor sürücü entegresi, içinde iki adet transistörlü sürücü devre barındırır. Sürücü devrelerin ilki A, ikincisi B diye isimlendirilmiştir. Böylece aynı entegre ile 2 adet motor kontrol edilebilir. Çalışma gerilimi 46V’a kadardır. Çıkış akımı 4 Amper’e kadar çıkmaktadır. Entegre aynı zamanda aşırı ısı korumasına sahiptir.



L298 Multiwatt15 kılıfı ve pin isimleri.


Pin No

Pin İsmi

Açıklama

1,15

Sense A, Sense B

Bu pinler şaseye bir direnç ile bağlanır. Motordan
geçen akımı kontrol etmek için kullanılır.

2,3

Out1, Out2

A köprü devresinin çıkış uçları.

4

Vs

Motor beslemesinin + ucu. Bu uç 100nF'lık kondansatör ile şase ucuna bağlanmalıdır.

5,7

Input1, Input2

A köprü devresinin TTL kontrol uçları.

6,11

Enable A,

Enable B

Entegre içindeki köprü devrelerini (A ve B)
aktif etme pinleri.

8

GND

Şase ucu.

9

VSS

L298 entegresi besleme gerilim ucu. Bu uç 100nF'lık
kondansatör ile şase ucuna bağlanmalıdır.

10,12

Input3, Input4

B köprü devresinin TTL kontrol uçları.

13,14

Out3, Out4

B köprü devresinin çıkış uçları.

L298 Entegresi Multiwatt15 kılıfı pin açıklamaları.


L298 entegresinden Input girişlerine verilen lojik değerler (0,1) ile motorun ileri, geri, stop veya boşta olma durumları belirlenir. Bu durumlar aşağıdaki tabloda verilmiştir.



Köprü
Devresi

Girişler

Durum

Köprü
Devresi

Girişler

Durum

A Köprü
Devresi

Enable A=High
Enable B=Low
Input1=High
Input2=Low

İLERİ

B Köprü
Devresi

Enable A=Low
Enable B=High
Input1=High
Input2=Low

İLERİ

Enable A=High
Enable B=Low
Input1=Low
Input2=High

GERİ

Enable A=Low
Enable B=High
Input1=Low
Input2=High

GERİ

Enable A=High
Enable B=Low
Input1=Input2

HIZLI STOP

Enable A=Low
Enable B=High
Input1=Input2

HIZLI STOP

Enable A=Low
Enable B=Low
Input1=X
Input2=X

MOTOR BOŞTA

Enable A=Low
Enable B=Low
Input1=X
Input2=X

MOTOR BOŞTA

X= lojik-0 veya lojik-1 değerinden biri olabilir demektir.

L298 girişlere göre çalışma durumları.



Datasheet için tıklayınız:
